多功能智能遠傳水表是創新采用機械陀螺儀原理結構設計的一體式多功能螺翼式水表，具有低功耗、抗干擾、免維護等特點。該水表可同時監測流經管道內的水流總量、壓力及溫度。水表的數據直接通過NB-IoT窄帶物聯網與云平臺對接，實現水表的無線遠傳抄表功能。
| 主要性能指標 | |
| 工作水溫 | T50 |
| 工作壓力 | 1.0MPa、1.6MPa |
| 壓力損失 | ≤0.063MPa |
| 環境嚴酷等級 | B、O類，E1級 |
| 流量單位 | 累積流量：m³，照時流量：m³/h |
| 電池壽命 | ≥3年，電池可更換 |
| 防水等級 | IP68 |
| 報警功能 | 電池欠壓報警、強磁干擾報警、開蓋報警 |
| 數據傳送 | 日常:1次/小時，月報:1次/月 |
| 測量方向 | 可測正、反向流 |
| 使用方法 | 產品默認采用NB-I0T窄帶物聯網通訊技術安裝后需開通帳號即可使用。 |
| LCD液晶顯示 |
上排顯示10位流量(6位整數，小數點后4位); 下排前3位壓力/溫度切換顯示(1分鐘切換一次)，后5位顯示瞬時流量。 |
| 主要技術參數 | ||||||
|
水表型號 (垂直螺翼/水平螺翼) |
水表口徑 | 計量特性(最大) | Q?(m³/h) | Q?(m³/h) | Q?(m³/h) | Q?(m³/h) |
| LXRXY-40/LXLXY-40 | DN40 | R500/R400 | 0.050/0.063 | 0.080/0.100 | 25/40 | 31/50 |
| LXRXY-50 /LXLXY-50 | DN50 | R500/R400 | 0.080/0.100 | 0.128/0.160 | 40/63 | 50/79 |
| LXRXY-65 /LXLXY-65 | DN65 | R500/R400 | 0.080/0.100 | 0.128/0.160 | 40/63 | 50/79 |
| LXRXY-80/LxLXY-80 | DN80 | R500/R400 | 0.126/0.158 | 0.202/0.252 | 63/100 | 79/125 |
| LXRXY-100/LXLXY-100 | DN100 | R500/R400 | 0.200/0.250 | 0.320/0.400 | 100/160 | 125/200 |
| LXRXY-125/LXLXY-125 | DN125 | R500/R400 | 0.320/0.400 | 0.512/0.640 | 160/160 | 200/200 |
| LXRXY-150/LXLXY-150 | DN150 | R500/R400 | 0.500/0.625 | 0.800/1.000 | 250/400 | 313/500 |
| LXRXY-200 | DN200 | R315 | 1.270 | 2.032 | 400 | 500 |
注：產品符合國家標準GB/T778-2018，Q?值、Q?/Q?值、Q?/Q?值標于水表表盤上，Q?=1.25Q?，Q?=1.6Q?，R=Q?/Q?。

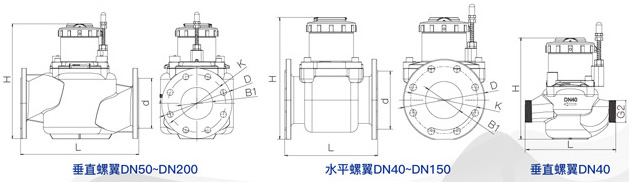

| 外形安裝尺寸 連接法蘭標準按GB/T17241.6-2008 | ||||||||
|
|
||||||||
| 公稱口徑 | 長度(L) | 高度(H) | 法蘭外徑(D) | 螺栓孔中心圓直徑(K) | 法蘭密封面直徑 | 法蘭內徑(B1) | 單邊螺栓數與螺栓孔徑n(個)xL | |
| DN40 |
垂直螺翼 水平螺翼 |
245 200 |
274 258 |
G2 150 |
— 110 |
— 82 |
— 40.5 |
— 4xФ19 |
| DN50 |
垂直螺翼 水平螺翼 |
280 200 |
280 266 |
165 | 125 | 99 | 50.5 | 4xФ19 |
| DN65 |
垂直螺翼 水平螺翼 |
300 200 |
292 276 |
185 | 145 | 118 | 65 | 4xФ19 |
| DN80 |
垂直螺翼 水平螺翼 |
370 225 |
351 317 |
200 | 160 | 130 | 81 | 8xФ19 |
| DN100 |
垂直螺翼 水平螺翼 |
370 250 |
359 327 |
220 | 180 | 156 | 100 | 8xФ19 |
| DN125 |
垂直螺翼 水平螺翼 |
370 250 |
369 339 |
250 | 210 | 180 | 125 | 8xФ19 |
| DN150 |
垂直螺翼 水平螺翼 |
500 300 |
479 386 |
285 | 240 | 212 | 150.5 | 8xФ22 |
| DN200 |
垂直螺翼 |
500 | 546 | 340 | 295 | 266 | 200 | 8xФ23 |
銷售聯絡人
儀表銷售咨詢電話（TEL）：0591-83969820
Email：info@wideplus.com
免費技術服務電話: 400-887-6339
相關附件下載
-
智能遠傳水表說明書（485通訊）
該水表用于計量流經管道內的水流總量。用戶可在該水表液晶顯示屏上直觀讀取流過水表的體積。 該水表屬于干式智能遠傳物聯網水表，水表表芯采用食品級材料，環保安全。水表安裝后開通帳號即可使用。產品采用窄帶物聯網(NB-IoT)電子無線遠傳技術，數據自動上傳至用戶平臺，實現自動抄表功能。
